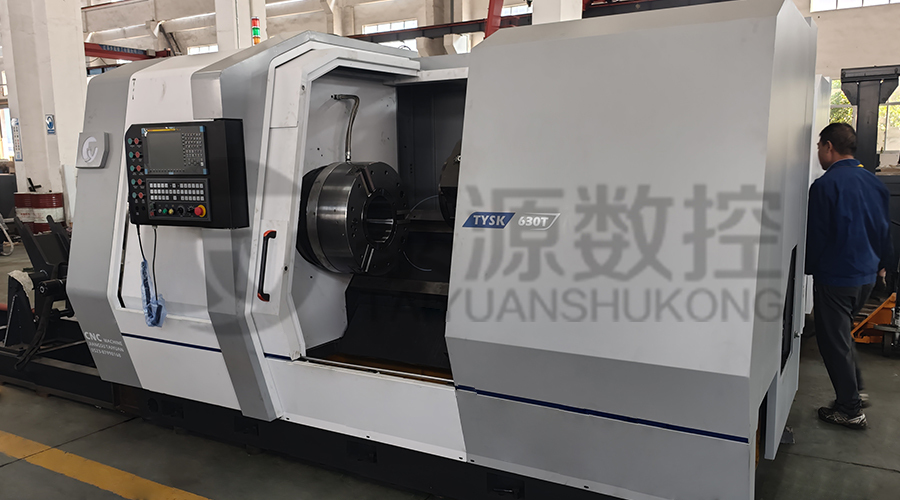

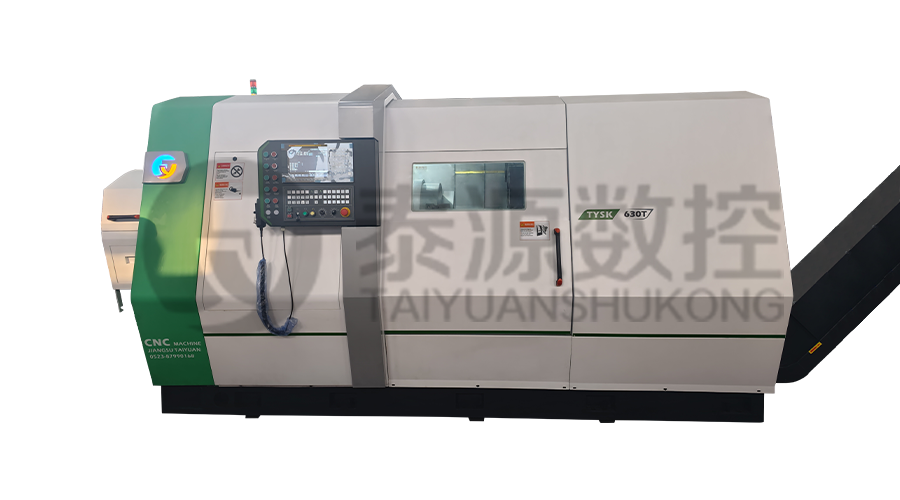

The Mașină de strung pentru țevi de foraj de ulei, îmbinare și cuplare este o soluție CNC specializată concepută pentru prelucrarea de înaltă precizie a filetelor țevilor în conformitate cu standardele API și internaționale. Acest echipament este configurat special pentru a face față cerințelor riguroase ale prelucrarea mărfurilor tubulare pentru câmpuri petroliere grele (OCTG). , asigurând integritatea structurală și conexiunile etanșe pentru țevi de foraj, îmbinări pentru scule și cuplaje utilizate în operațiunile de foraj de puțuri adânci.
Design Tehnic și Caracteristici Structurale
Aparatul dispune de a proiectarea axului cu alezaj mare cu un sistem de mandrină dublă, care permite strângerea stabilă a pieselor de prelucrat cu ax lung. Patul este construit din fontă de calitate superioară, cu o structură de ghidare largă, călită prin inducție, oferind rigiditate statica si dinamica necesare pentru a rezista la forțe mari de tăiere în timpul filetării oțelurilor aliate de înaltă rezistență. Integrarea lui șuruburi cu bile de precizie și servomotoarele cu cuplu mare asigură un control precis al pasului, care este esențial pentru consistența firului conic și calitatea finisajului suprafeței.
Capabilități tehnice de bază

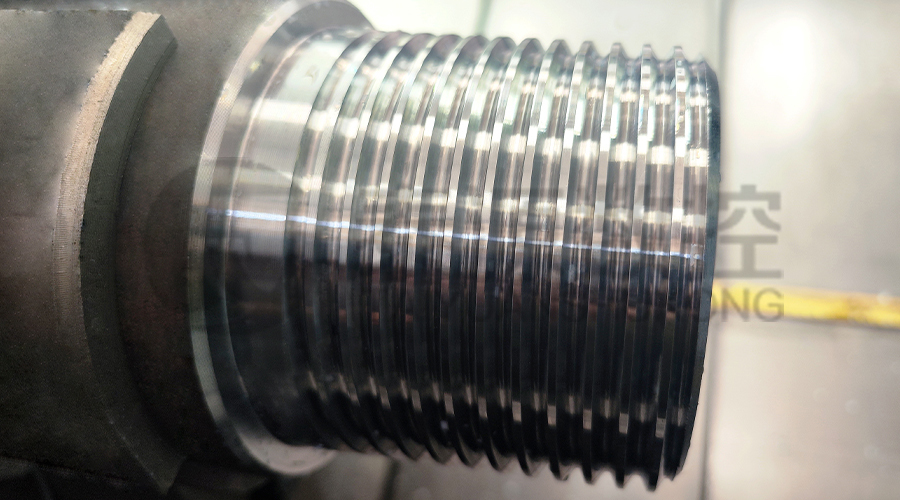

- Profilare API Thread: Capacitatea de a executa filetare precisă pentru conexiuni API 5DP, API 5CT și premium, inclusiv profile de îmbinare pentru scule specializate.

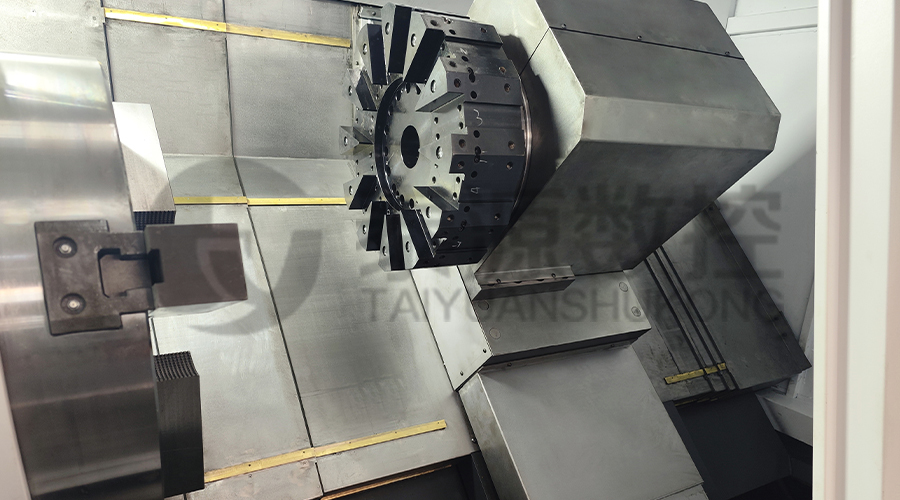

- Turelă automată pentru scule: Echipat cu o turelă de indexare de mare viteză, care facilitează schimbarea rapidă a sculei între ciclurile de strunjire, înfruntare și filetare.

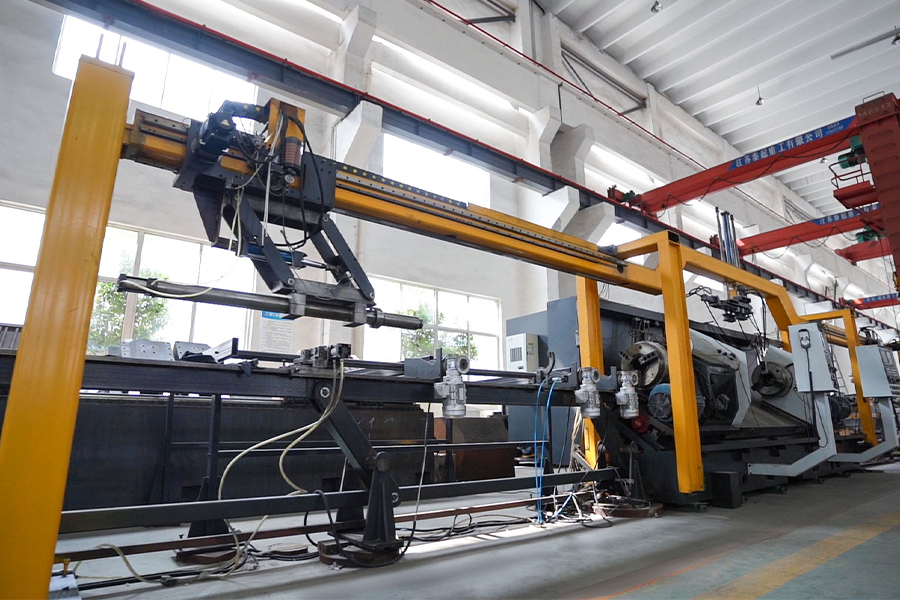

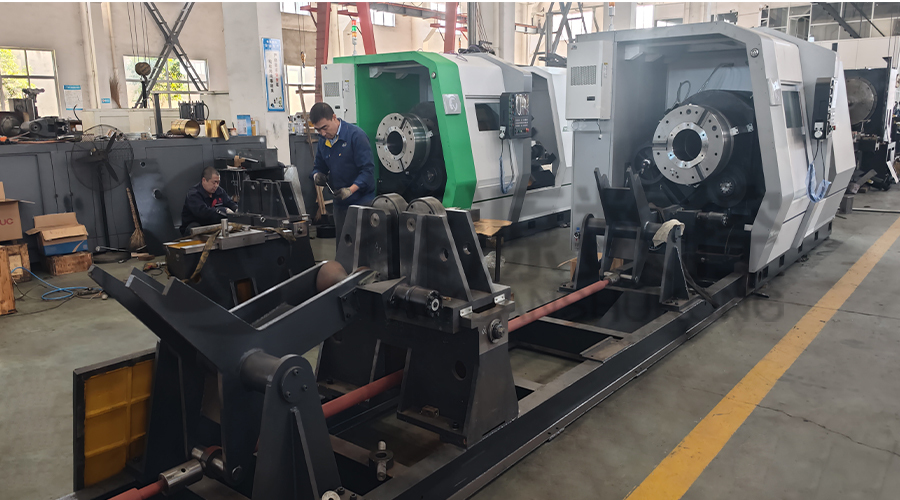

- Sisteme de suport pentru piese de prelucrat: Include suporturi pentru țevi hidraulice de mare rezistență și role pentru a menține alinierea axială și pentru a preveni vibrațiile în timpul prelucrării secțiunilor extinse de țevi de foraj.
- Precizie control CNC: Sistemele de control avansate oferă compensare în timp real pentru expansiunea termică și uzura sculelor, menținând toleranțe strânse pe perioade lungi de producție.
Specificatii tehnice
| Descrierea parametrului | unitate | Valoarea tehnică |
| Max. Leagăn peste pat | mm | Φ630 - Φ1000 |
| Diametrul alezării axului | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Gama de viteze a axului | rpm | 10 - 600 (variabil) |
| Diametrul conductei de prelucrare | inch | 2-3/8" - 10-3/4" |
| Poziții de turelă | buc | 4 / 6 / 8 Vertical sau Orizontal |
| Precizia de poziționare a axei X/Z | mm | 0,02 / 0,03 |
| Puterea motorului principal | kW | 15 / 18,5 / 22 |
Avantaje operaționale în fabricarea echipamentelor petroliere
Implementarea acestui lucru Strung CNC pentru filetare țevi într-o linie de producție reduce semnificativ timpii de ciclu pt recondiționare articulație instrument țeavă de foraj și fabricarea de noi cuplaje. Arhitectura mașinii este optimizată pentru filetare de guler de găurire de înaltă precizie și prelucrarea suprafețelor de suprafață a benzilor rezistente la uzură. Prin utilizarea a sistem de feedback în buclă închisă , strungul asigură că fiecare îmbinare îndeplinește cerințele stricte de siguranță ale industriei de petrol și gaze, reducând la minimum riscul defecțiunilor de fund.
Întrebări frecvente
Î1: Cum asigură această mașină precizia firelor standard API pe o funcționare continuă pe termen lung?

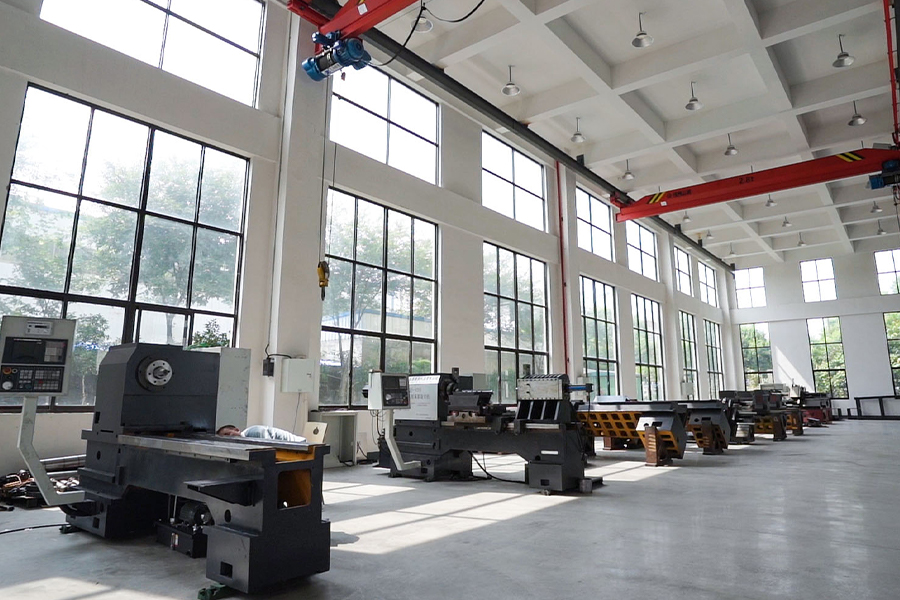

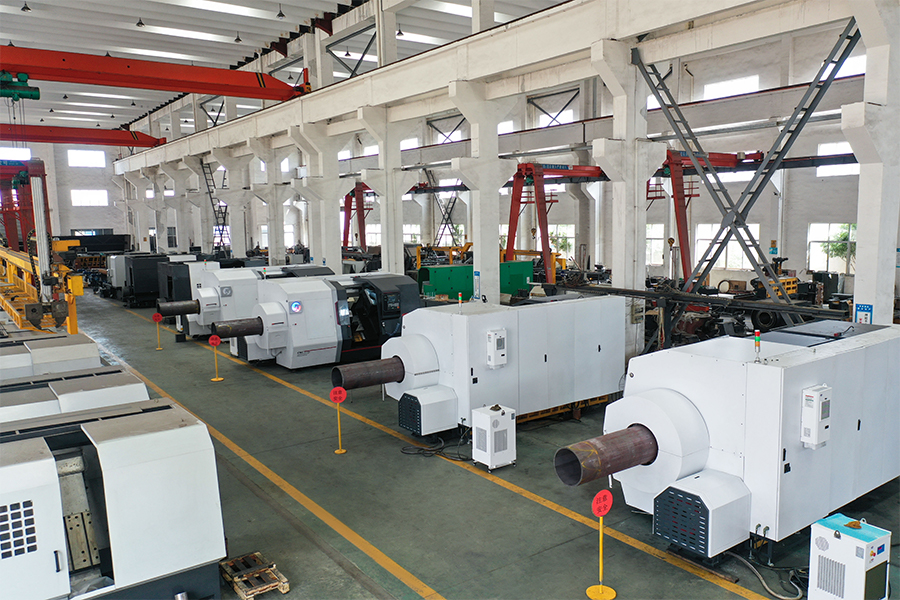

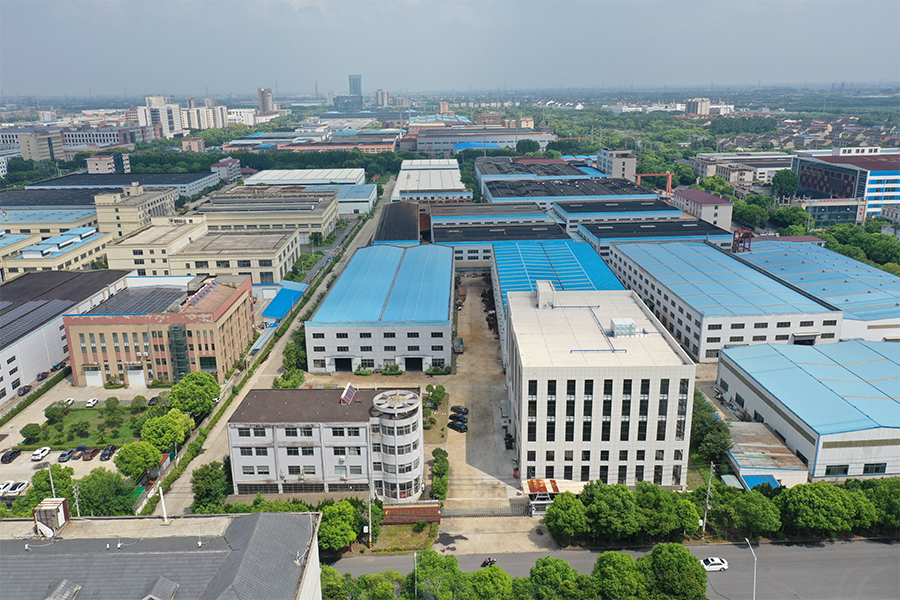

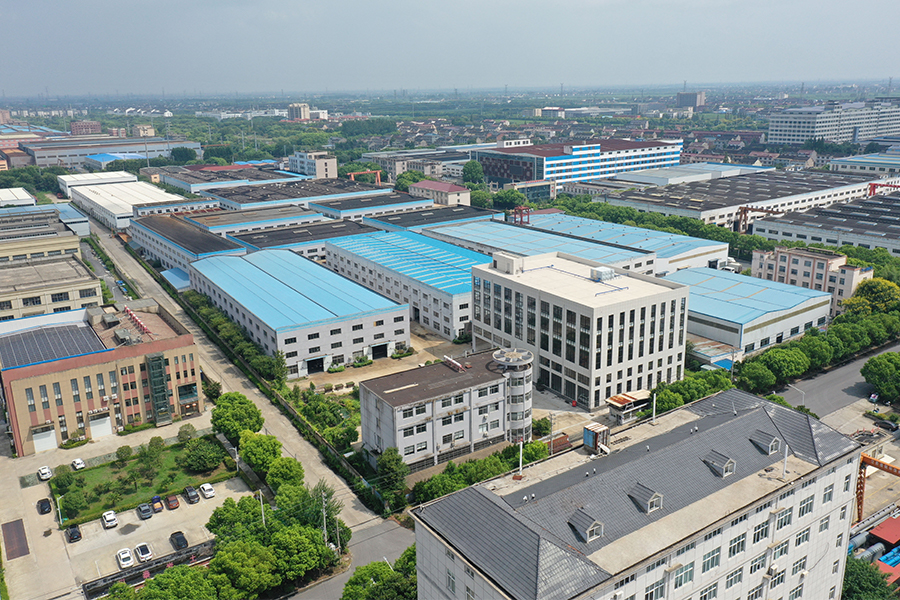

Precizia este menținută printr-o combinație de design de pat de înaltă rigiditate și expertiza inginerească specializată a Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Înființată în 2003 în orașul Taixing, compania noastră operează o unitate de 24.800 ㎡ dedicată producției naționale de echipamente petroliere. Strungurile noastre dispun de a timp lung de retenție de precizie și puncte de eșec minime datorită sistemelor noastre de calitate certificate GBT și ISO. Utilizarea componentelor de transmisie premium asigură că chiar și sub puterea mare de conducere necesară pentru prelucrare filet guler de foraj , echipamentul menține acuratețea pasului și consistența conicității necesare cerute de utilizatori internaționali, cum ar fi Shanghai Baosteel și diverse câmpuri petroliere globale.
Î2: Poate acest strung să se ocupe de o varietate de componente OCTG dincolo de țevile de foraj standard?
Da, echipamentul este proiectat pentru specificitate și versatilitate ridicate. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. produce o gamă largă de scule specializate, iar acest strung poate fi integrat într-o structură mai largă linie de producție a conductelor de foraj . Este capabil să prelucreze cuplaje, cercuri exterioare cu guler de foraj și îmbinări pentru scule. În plus, portofoliul nostru de produse include utilaje specializate pt frezarea rotorului pompei cu șurub , strunjirea cochiliei îndoite și filetarea dornului. Această gamă largă de aplicații în câmpurile petroliere, geologie și industriile miniere este rezultatul concentrării noastre pe „specializare, rafinare și consolidare” în producția de echipamente energetice.
Î3: La ce nivel de suport tehnic și fiabilitate se pot aștepta cumpărătorii internaționali?
Produsele noastre sunt recunoscute ca fiind „de încredere națională de calitate” și sunt utilizate în prezent de marile întreprinderi din Statele Unite ale Americii, Japonia, Coreea de Sud și Azerbaidjan . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. furnizeaza echipamente caracterizate prin structuri simple pentru usurinta intretinerii si eficienta ridicata a productiei. Situat lângă calea navigabilă de aur a râului Yangtze, ne valorificăm locația strategică și deceniile de experiență în producție pentru a oferi suport tehnic robust și livrare fiabilă. Aderăm la conceptul de a privi colegii la nivel mondial pentru a ne asigura că utilajele noastre îndeplinesc cerințele tehnice în evoluție ale sectorului energetic global.
